Крови, конечно, прольётся ещё много, но порцию первых порезов и уколов я уже заполучил. Потому и пишу сейчас в журнал, а не выпиливаю дальше :)
Как я уже писал во вступительном посте, мне очень не понравились ни разработка, ни реализация лазерной резки каркаса. Настолько не понравилась, что я даже стал задумываться о том, чтобы самостоятельно спроектировать и собрать нормальный. Прикинув, однако, объём работ, я решил задушить зародыш перфекционизма и, вспомнив о подготовке к так и не состоявшейся комсомольской молодости, начать бороться с трудностями.
Каркас делится по ватерлинии, верх и низ состоят каждый из трёх частей. Вроде бы, классика жанра, однако при сборке приходится тщательно выверять установку каждого элемента вследствие следующих причин:
- положение нижней часть шпангоутов не фиксируется ничем, кроме диагональных вставок, что лучше, чем ничего, но ненамного;
- верхние части шпангоутов зафиксированы посередине дополнительными плоскостями, однако последние почему-то сделаны не доходящими до килевой плоскости, из-за чего их чрезвычайно легко установить криво;
- стыковку верха и низа, а так же палубы приходится производить на глазок, хотя автору ничего не стоило предусмотреть несколько шипов для точной фиксации положения;
Естественно, подобная конструкция провоцирует ошибки, а будучи собранной очень нейстойчива к нагрузкам, особенно на кручение. В общем, для эсминца ещё куда не шло, но линкору подобает более солидный скелет. И да - из 2мм картона :)

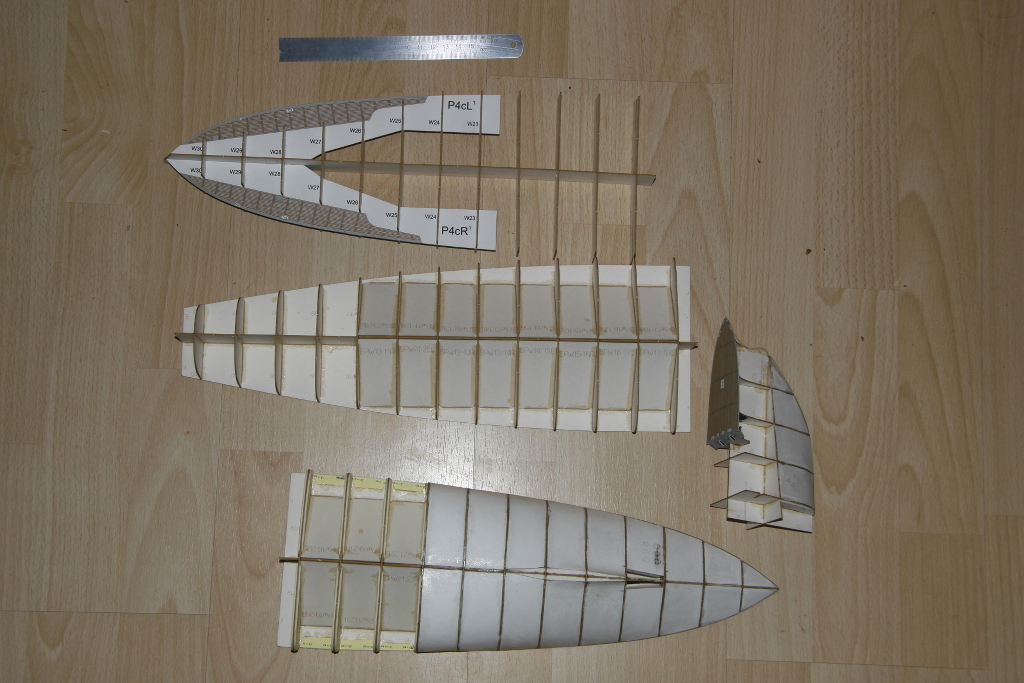

Вот он - почти весь корпус, представленный деталями в разной степени готовности:
Некоторое время назад я для себя решил, что каждый корабль крупнее тральщика буду делать с черновой обшивкой, ибо даже при самой хорошей разработке (в данном случае, кстати, обшивка разработана хорошо) во-первых, очень сложно избежать ребристости, а во-вторых очень просто испортить кусок обшивки, неудачно взявшись за модель. Так что, несмотря на то, что дополнительно к имеющимся, приходится нарисовать и установить около 800 (прописью: восьмисот :) дополнительных деталей, результат того стоит. Обшивка, кстати, делается не из ватмана, как можно подумать, глядя на фото, а из склейки ватман плюс картон 0.3мм - такой бутерброд позволяет получить прочную поверхность, лишённую изломов и неровностей голого картона. При необходимости лишнее легко сошкуривается :)
В следующей серии: завершение работы над корпусом (без чистовой обшивки ) и изготовление вооружения. Я бы предпочёл сперва обшить корпус, а потом делать пушки, но в нашем случае не собрать корпус, не установив на место казематные 120мм установки.
Вот как-то так:
Обратите внимание, кстати, на разницу в цветах деталей палубы. К счастью, все три куска верхней палубы имеют одинаковый оттенок.
